[促销] 769YP-40C手动粉末压片机 小型油压机 40吨台式压样(769YP-40C)

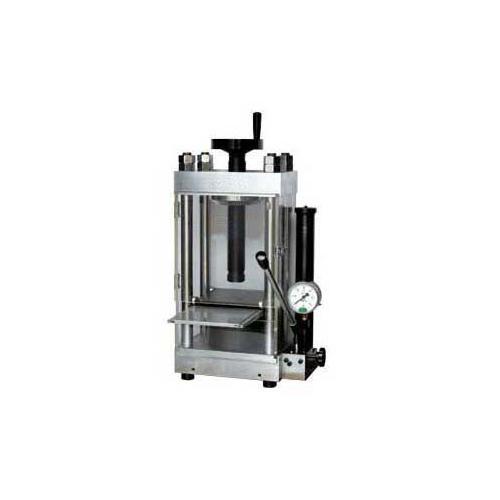

769YP-40C手动粉末压片机

769YP-40C手动粉末压片机主要应用于荧光光谱仪上固体样品制样及各种小型粉末压片成型。广泛应用于催化、硅盐酸、电池、陶瓷及粉末冶金等行业。

仪器结构 Instrument structure

1、油筒；2、压力表；3、10、低压阀；4、小活塞；5、7、高压阀；6、放油阀；

8、低压溢流阀；9、副板；11、主板；12、大活塞；13、工作台导轨；14、工作台；

15、防护罩；16、立柱；17、丝杠；18、上板；19、螺母；20、手轮

油路原理 Circuit Principle

油筒1中的油，经小活塞4，再经低压阀3、10，高压阀5、7进入大活塞12，压力由压力表2显示，松开放油阀6，大活塞12中的油在压力的作用下回到油筒1中，大活塞12复位。

操作说明 Operating Instructions

松开油筒1的螺钉，拧紧放油阀6，打开防护门15，拉出工作台14，将模具（或受压物品）放在工作台14上，再将工作台14推进去，用丝杠17将受压物品预紧，关上防护门15，摇动小活塞4的压把，给受压物品加压，压至所需压力后，松开放油阀6，将受压物品取出即可。

注意事项 Notes

（1）使用前必须将油筒1上的螺钉松开（运输时将此螺钉拧紧），松开放油阀6，摇动小活塞4的压把，空打数下以排除系统中的空气。

（2）用丝杠17预紧受压物品时，力不要过大

（3）大活塞行程不能超过50mm

（4）维修时将油筒后座的阀关闭，以免油筒1里的油流出

（5）加压不允许超过其压力范围，以免发生危险

（6）油筒1里的油为46#机油

 技术指标 Indicators

压力换算 Pressure conversion
