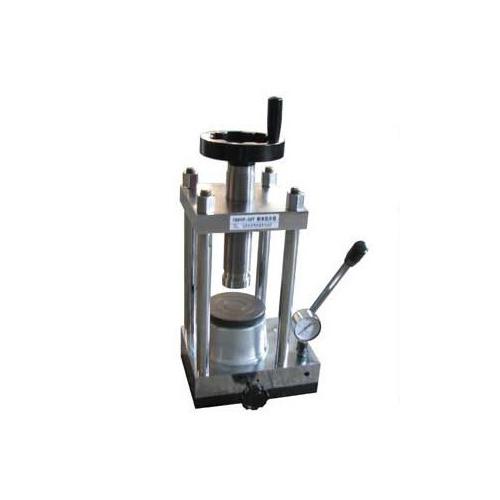

769YP-30T手动粉末压片机

769YP-30T手动粉末压片机主要应用于荧光光谱仪上固体样品制样及各种小型粉末压片成型。广泛应用于催化、硅盐酸、电池、陶瓷及粉末冶金等行业。

仪器结构 Instrument structure

1、手轮2、丝杠3、螺母4、立柱5、顶盖6、大油缸7、大板 8、油池9、工作空间

10、压力表11、手动压把12、柱塞泵13、注油孔螺钉14、限位螺钉 15、吸油阀

16、出油阀

油路原理 Circuit Principle

工作时，放油阀7关闭。摆动手动压把11，油液从油池8中经单向阀15吸入，通过出油阀16压出进入大活塞6中，这样不断续存能量，而形成高压油，并在压力表10中显示出来，当开启放油阀7，即可卸荷。

操作说明 Operating Instructions

先将注油孔螺钉13旋松，顺时针拧紧放油阀7，将模具置于工作台5的中央，用丝杠2拧紧后，前后摇动手动压把11，达到所需压力，保压后，逆时针松开放油阀7，取下模具即可。

注意事项 Notes

（1）使用前必须先松开注油孔螺钉13，压片机才能正常工作

（2）定期在丝杠2及柱塞泵12处加润滑油

（3）加压决不允许超过机器的压力范围，否则会发生危险

（4）压片机使用清洁的46号机油为宜，绝不可用刹车油

（5）加压时感觉手动压把11有力，但压力表10无指示，应立即卸荷检查压力表10

（6）新机器或较长一段时间没有使用时，在用之前稍紧放油阀，加压到20~25MPa时即卸荷，连续重复2~3次，即可正常使用

（7）大活塞6不要超过行程20mm

技术指标 Indicators

压力换算 Pressure conversion
