一、设备概述

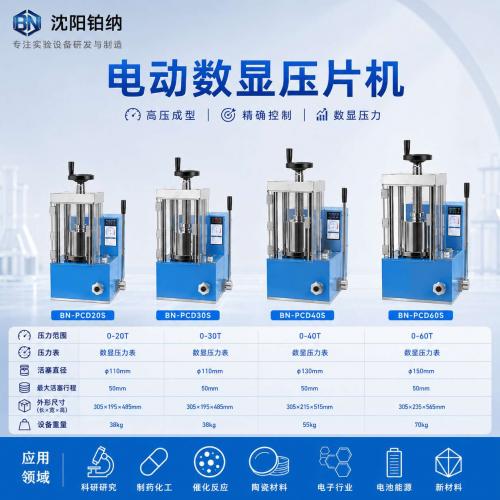

本系列为高端电动液压粉末压片机，型号包括 BN-PCD20S、BN-PCD30S、BN-PCD40S 和 BN-PCD60S，压力范围从 20 吨至 60 吨。设备采用四立柱框架结构、镀铬油缸和无密封连接设计，配备 4.3 寸或 5 寸彩色触摸屏，支持“自动程序加压”与“手动缓加压”双模式，内置压力过载保护、可调缓加压速度及压强换算功能，适用于对工艺重复性、数据可追溯性和操作智能化有高阶需求的科研实验室、中试线及小批量生产场景。

二、应用方面

广泛应用于以下领域：

新材料研发：陶瓷、金属粉末、复合材料、纳米材料成型；
制药工程：药片、缓释制剂、中药颗粒压制成型；
新能源电池：锂电/钠电正负极、固态电解质、隔膜涂层压片；
化工催化：催化剂载体、分子筛、吸附剂成型；
教学与质检：高校实验教学、企业来料检验、工艺验证与标准化测试；
自动化产线前端：作为半自动工位接入MES系统或机器人上下料单元。

特别适合需要设定固定压力曲线、记录历史数据、实现无人值守或多人协同操作的现代化实验室。

三、技术参数对比表

参数项	BN-PCD20S	BN-PCD30S	BN-PCD40S	BN-PCD60S
压力范围	0–20T	0–30T	0–40T	0–60T
活塞直径 (d)	Φ95 mm	Φ110 mm	Φ130 mm	Φ150 mm
压力显示精度	0.01 吨	0.01 吨	0.01 吨	0.01 吨
活塞行程 (T)	30 mm	40 mm	50 mm	50 mm
工作台直径 (D)	Φ120 mm	Φ120 mm	Φ140 mm	Φ160 mm
立柱数量	4根	4根	4根	4根
立柱间距 (M×N)	112×160 mm	112×160 mm	136×180 mm	180×210 mm
显示屏	4.3 寸触摸屏	4.3 寸触摸屏	5 寸触摸屏	5 寸触摸屏
加压方式	自动程序 / 手动缓加压	同左	同左	同左
缓加压功能	程序可调速度	程序可调速度	程序可调速度	程序可调速度
压力保护	过载自动停机	过载自动停机	过载自动停机	过载自动停机
压强换算	根据样品形状自定义换算	同左	同左	同左
电源功率	220V / 110V (500W)	同左	同左	同左
产品尺寸 (L×W×H)	305×390×440 mm	400×330×460 mm	352×420×510 mm	400×470×560 mm
产品重量	85 kg	89 kg	115 kg	165 kg
包装尺寸 (L×W×H)	605×407×697 mm	605×407×697 mm	605×407×697 mm	605×407×697 mm
包装重量	105 kg	105 kg	132 kg	182 kg
防护罩	有机玻璃	有机玻璃	有机玻璃	有机玻璃
压力稳定性	≤1 MPa / 10 min（所有型号统一）
