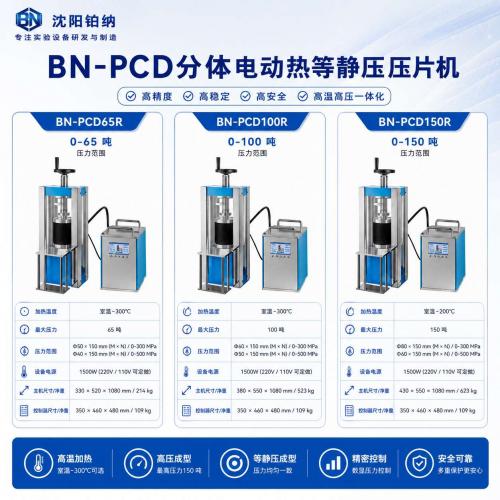

分体电动热等静压压片机(BN-PCD65R/100R/150R) - 沈阳铂纳科技有限公司

1. 设备概述

BN-PCDR系列分体电动热等静压压片机是一款集加热、加压、保压功能于一体的精密实验设备。该系列采用分体式设计，由独立的压片主机和控制器组成，适用于需要在高温和高静压环境下进行样品烧结、致密化处理的科研与生产场景。设备支持多段程序加压，具备自动压力换算与过载保护功能，广泛应用于新材料研发、陶瓷、金属粉末、电池材料及地质矿物等领域。

2. 应用领域

新材料研发：纳米材料、超导材料、复合材料的高温高压合成。
陶瓷工业：先进陶瓷、结构陶瓷的烧结成型。
冶金与粉末冶金：金属粉末致密化、硬质合金制备。
能源材料：锂电池电极材料、固态电解质片的压制与热处理。
地质与矿物学：模拟地壳深处高温高压环境进行矿物相变研究。
高校与科研院所：材料物理、化学、工程类实验教学与课题研究。

3. 技术参数对比表

参数项	BN-PCD65R	BN-PCD100R	BN-PCD150R	BN-PCD200R	BN-PCD300R
仪器型号	PCD-65R	PCD-100R	PCD-150R	PCD-200R	PCD-300R
加热温度范围	室温 - 300°C	室温 - 300°C	室温 - 200°C	室温 - 200°C	室温 - 150°C
等静压压强	300 MPa	300 MPa	300 MPa	300 MPa	300 MPa
压力范围	0–65 T	0–100 T	0–150 T	0–200 T	0–300 T
加压过程	20段程序加压，可显示压力图谱	同左	同左	同左	同左
保压时间	每段32768秒或长期工作	同左	同左	同左	同左
压强换算	自动根据样品尺寸换算承受压强	同左	同左	同左	同左
压力显示精度	0.1 吨	0.1 吨	0.1 吨	0.1 吨	0.1 吨
液晶显示	7寸 IPS高清触摸屏	同左	同左	同左	同左
金属按键寿命	>10万次（镀银触点）	同左	同左	同左	同左
设备防护	钢板+有机玻璃防护门	同左	同左	同左	同左
压力安全	自动过载保护	同左	同左	同左	同左
限位开关	油缸升到限位高度自动泄压	同左	同左	同左	同左
腔体尺寸① / 压强	Φ50×150 mm / 0–300 MPa	Φ60×150 mm / 0–300 MPa	Φ80×150 mm / 0–300 MPa	Φ90×150 mm / 0–300 MPa	Φ110×150 mm / 0–300 MPa
腔体尺寸② / 压强	Φ40×150 mm / 0–500 MPa	Φ50×150 mm / 0–500 MPa	Φ60×150 mm / 0–500 MPa	Φ70×150 mm / 0–500 MPa	Φ80×150 mm / 0–500 MPa
空间尺寸 (M×N)	220×400 mm	260×400 mm	280×400 mm	290×400 mm	400×450 mm
设备电源	1500W (220V/110V可选)	同左	同左	同左	同左
压片机尺寸 (L×W×H)	330×500×1080 mm	380×550×1080 mm	430×550×1080 mm	480×600×1100 mm	480×600×1200 mm
压片机净重/毛重	241 kg / 293 kg	471 kg / 523 kg	571 kg / 623 kg	871 kg / 923 kg	2480 kg / 2532 kg
控制器尺寸 (K×P×H)	350×460×480 mm	同左	同左	同左	同左
控制器净重/毛重	109 kg / 126 kg	同左	同左	同左	同左

注：所有型号均配备相同规格的控制器，便于统一操作与维护。

4. 核心优点

✅ 高精度控制

压力显示精度达0.1吨，支持20段程序加压，满足复杂工艺需求。
自动压强换算功能，无需手动计算，提升实验效率与准确性。

✅ 安全可靠

内置自动压力过载保护与限位泄压机制，确保设备与人员安全。
钢板+有机玻璃双重防护门设计，防止高温高压意外泄漏。

✅ 人性化交互

7寸IPS高清触摸屏 + 镀银金属按键（寿命>10万次），操作直观耐用。
支持长期保压（不计时模式），适合慢速烧结或蠕变实验。

✅ 灵活适配

提供两种腔体配置（不同直径与压强组合），适应多样品尺寸与压力需求。
电源支持220V/110V定制，兼容世界主要电网标准。

✅ 模块化分体设计

主机与控制器分离布局，节省实验室空间，便于散热与维护。
控制器通用性强，降低备件成本与管理复杂度。

5. 选型建议

应用场景	推荐型号	理由说明
小型样品、低温低压实验	BN-PCD65R	体积小、重量轻、成本低，适合高校教学与小批量研发
中等尺寸样品、常规高温高压	BN-PCD100R	平衡性能与体积，适用大多数陶瓷与金属材料烧结
大尺寸样品、高产量需求	BN-PCD150R/200R	更大腔体与更高压力，适合中试线或工业化前验证
大样品、极端条件模拟	BN-PCD300R	压力300T，腔体Φ110mm，适用于地质模拟或大型构件致密化
需要500MPa超高压环境	所有型号②腔体	所有型号均提供ΦX×150mm / 0–500MPa选项，可根据样品直径选择对应型号
