一、设备概述

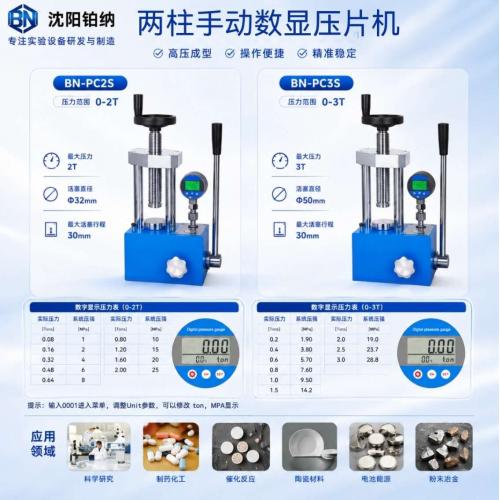

本系列设备（型号：BN-PC2S, BN-PC3S, BN-PC5S, BN-PC12S, BN-PC15BS）是专为实验室、研发中心及小规模试制设计的手动液压粉末压片机。其核心功能是通过液压系统对粉末状物料施加高压，使其在模具中成型为高密度、形状固定的片剂或圆饼，广泛用于材料分析、新药研发、电池研究等领域。

本系列***大特点：全线升级为高精度数字显示压力表，取代了传统的机械指针表，实现了压力值的数字化、精确化读取和单位自由切换，显著提升了操作便捷性和数据记录的准确性。

二、应用领域

此类设备是连接“粉体”与“固体应用/分析”的关键工具，主要应用于以下场景：

1. 科学分析与检测 (核心应用)

X射线荧光光谱分析 (XRF): 制备地质、冶金、建材、化工等行业的样品测试圆片，要求表面平整、密度均匀。
红外光谱分析 (FTIR): 采用“溴化钾(KBr)压片法”，将微量样品与KBr混合后压成透明薄片，用于有机物分子结构分析。
材料性能测试: 为锂电池电极片、陶瓷生坯、超导材料、催化剂等提供标准化的测试样品，以评估其电化学、物理或催化性能。

2. 研发与小批量试制 (R&D)

制药行业: 新药研发阶段的小批量药片试制，用于溶出度、硬度等初步测试。
新材料开发: 探索粉末冶金、新型陶瓷、磁性材料在不同压力下的成型效果和烧结性能。
化妆品与食品: 眼影、腮红、粉饼、泡腾片、营养补充剂等产品的配方验证和小样制作。

3. 教育与质量控制

教学演示: 高校化学、材料、药学等专业实验课的教学工具，直观展示粉末成型原理。
质量检验 (QC): 生产线上对原料粉末进行抽样压制，快速检测其物理性质是否符合标准。

三、各型号技术参数对比

参数项目	BN-PC2S	BN-PC3S	BN-PC5S	BN-PC12S	BN-PC15BS
压力范围	0-2 T	0-3 T	0-5 T	0-12 T	0-15 T
活塞直径 (d)	Φ 32 mm	Φ 50 mm	Φ 50 mm (镀铬)	Φ 70 mm (镀铬)	Φ 80 mm (镀铬)
工作台直径 (D)	Φ 50 mm	Φ 80 mm	Φ 80 mm	Φ 80 mm	Φ 90 mm
立柱间距 (M x N)	85 x 120 mm	90 x 125 mm	90 x 125 mm	96 x 130 mm	140 x 160 mm
产品尺寸 (LxWxH)	210x150x350 mm	210x150x360 mm	210x150x360 mm	225x155x380 mm	270x200x440 mm
产品净重	12 kg	20 kg	20 kg	28 kg	55 kg
包装尺寸	405x330x550 mm	405x330x550 mm	405x330x550 mm	405x330x550 mm	405x330x550 mm
包装毛重	21 kg	29 kg	29 kg	37 kg	64 kg
***大活塞行程	30 mm (所有型号统一)
压力稳定性	≤1 MPa / 10 min (所有型号统一)
立柱数量	2 根 (所有型号统一)
整体结构	无密封连接，减少漏油点 (所有型号统一)

注: “镀铬”指活塞油缸经过镀铬处理，增强耐磨性和耐腐蚀性，延长使用寿命。

四、优点

数字化读数，精准可靠:
- 配备高清数字压力表，读数精确到小数点后两位（如 0.00 ton），消除人为视差误差。
- 支持单位切换（ton / MPa），满足不同实验习惯和标准要求。
结构紧凑，便携性强:
- 特别是BN-PC2S型号，净重仅12kg，高度350mm，非常适合移动教学或空间有限的实验室。
- 所有型号均采用双立柱结构，稳固可靠，占用空间小。
性能稳定，维护简单:
- “无密封连接”设计有效减少了漏油风险，提高了设备可靠性。
- 压力稳定性优异（≤1 MPa / 10 min），确保长时间保压实验中样品的一致性。
覆盖全面，选型灵活:
- 从2吨到15吨共5个压力等级，可满足从基础教学到高难度材料研究的不同需求。
- 高压型号（BN-PC5S及以上）标配镀铬油缸，适应高强度使用环境。
操作简便，人机友好:
- 手动杠杆加压，力度可控，适合精细操作。
- 数字面板设有ON/OFF、SET及菜单键，功能清晰，易于上手。

五、选型建议

用户需求	推荐型号	理由
教学演示 / 微量样品 / ***便携	BN-PC2S	重量*轻(12kg)，体积小，成本**低，满足基础教学和简单分析。
常规红外光谱 / 一般材料研究	BN-PC3S 或 PC5S	压力适中(3-5T)，工作台Φ80mm通用性强，性价比高，适合大多数实验室日常使用。
XRF分析 / 硬质材料 / 电池极片	BN-PC12S	12吨压力可提供更高密度，镀铬油缸耐用，适合对样品致密性要求高的场景。
高强度陶瓷 / 金属粉末 / 高负荷研究	BN-PC15BS	15吨*大压力，Φ90mm大工作台，坚固重型设计，应对*具挑战性的成型任务。
需要精确数据记录 / 现代化实验室	任意“S”系列型号	数字显示屏是核心优势，优于传统机械表，强烈推荐优先选择“S”系列。

六、总结

BN-PCS系列数字显示粉末压片机是在经典手动压机基础上的重要升级版本。它通过引入数字化压力监测系统，在保持原有结构简单、稳定可靠、价格亲民等优势的同时，大幅提升了测量精度、操作便捷性和数据管理能力。

无论是用于高校教学、科研机构的材料表征，还是企业研发部门的产品试制，该系列设备都能提供从2吨到15吨的完整解决方案。其中，BN-PC2S以其超轻便携独树一帜，而BN-PC15BS则以强大压力胜任重载任务，用户可根据自身实验的具体压力需求、样品尺寸和预算进行精准选型。
