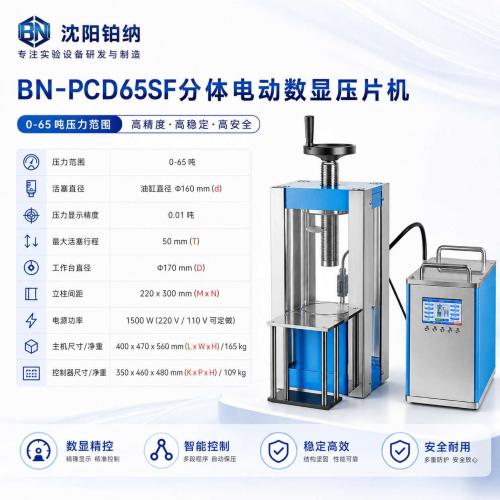

电动数显分体压片机 (BN-PCD40SF、BN-PCD65S) - 沈阳铂纳科技有限公司

一、设备概述

本系列为面向中试及小批量生产的高端全自动液压粉末压片机，型号包括：

紧凑型：BN-PCD40SF、BN-PCD65SF、BN-PCD100SF
重型工业型：BN-PCD150SF、BN-PCD200SF、BN-PCD300SF

***大压力范围从 40吨至300吨，配备 7寸彩色液晶触摸屏 + 独立控制器箱体，支持***高18段程序控制、曲线图谱记录、U盘导出Excel数据、远程电脑联动分析等功能。采用镀铬油缸、无密封连接结构、有机玻璃防护罩和镀银金属按键（寿命>10万次），适用于对工艺重复性、数据可追溯性、自动化程度有极高要求的科研实验室、中试线及小型工业化生产场景。

二、应用方面

广泛应用于以下领域：

新能源电池：大型电极片、固态电解质膜、软包电池极耳压制；
先进陶瓷 & 冶金：氧化锆、碳化硅、硬质合金、金属粉末成型；
制药工程：缓释片、多层片、中药复方制剂工业化前验证；
化工催化：大尺寸催化剂载体、分子筛块体成型；
复合材料：碳纤维预浸料、石墨烯增强材料热压成型；
教学与质检中心：高校重点实验室、第三方检测机构标准化测试平台；
智能制造前端：作为半自动工位接入MES系统或机器人上下料单元。

特别适合需要设定复杂压力曲线、记录历史数据、实现无人值守或多班次连续运行的现代化产线或研发中心。

三、技术参数对比表

参数项	BN-PCD40SF [分体]	BN-PCD65SF	BN-PCD100SF	BN-PCD150SF	BN-PCD200SF	BN-PCD300SF
压力范围	0–40T	0–65T	1–100T	1–150T	1–200T	1–300T
活塞直径 (d)	Φ130 mm	Φ160 mm	Φ200 mm	Φ250 mm	Φ290 mm	Φ380 mm
压力显示精度	0.01 吨	0.01 吨	0.01 吨	0.01 吨	0.01 吨	0.01 吨
***大活塞行程 (T)	50 mm	50 mm	—	—	—	—
保压时间	1秒 ~ ∞秒	1秒 ~ ∞秒	—	—	—	—
工作台直径 (D)	Φ140 mm	Φ170 mm	Φ210 mm	Φ260 mm	Φ300 mm	Φ390 mm
立柱数量	4根	4根	4根	6根	8根	8根
立柱间距 (M×N)	220×300 mm	220×300 mm	260×250 mm*	285×290 mm	290×300 mm	400×450 mm
显示屏	7寸液晶屏	7寸液晶屏	7寸液晶屏	7寸液晶屏	7寸液晶屏	7寸液晶屏
程序控制	***高18段	***高18段	***高18段	***高18段	***高18段	***高18段
曲线图谱	支持U盘下载Excel	同左	同左	同左	同左	同左
远程控制	需选配电脑	需选配电脑	需选配电脑	需选配电脑	需选配电脑	需选配电脑
压强换算	自动按样品形状计算	同左	同左	同左	同左	同左
电源功率	1500W (220V/110V可定制)	同左	同左	同左	同左	同左
主机尺寸 (L×W×H)	352×420×510 mm	400×470×560 mm	390×260×1090 mm	950×600×1000 mm	1000×650×1050 mm	620×680×1280 mm
主机净重/毛重	115kg / 132kg	165kg / 182kg	241kg / 293kg	723kg / 793kg	850kg / 920kg	2480kg / 2532kg
控制器尺寸 (K×P×H)	350×460×480 mm	同左	同左	同左	同左	同左
控制器净重/毛重	109kg / 126kg	同左	同左	同左	同左	同左
防护罩	有机玻璃	有机玻璃	有机玻璃	有机玻璃	有机玻璃	有机玻璃
金属按键寿命	>10万次	>10万次	>10万次	>10万次	>10万次	>10万次

*注：PCD-100S空间尺寸为260×250mm，非立柱间距，实际可用工作区略小。
