天津科器 DY/SDY电动粉末压片机
产品型号：
电动型：DY-20T、DY-30T、DY-40T、DY-60T、
电动+手动：SDY-20T、SDY-30T
应用范围：
电动粉末压片机主要应用于实验室小规模粉末成型使用，可用于陶瓷、粉末冶金、水泥等行业的产品制样。
DY-20T/SDY-20T(30T) 电动压片机结构图示：
|
1、手轮 2、螺母
3、丝杠 4、立柱
5、工作台 6、大油缸
7、放油阀 8、油池
9、电器盒 10、电机
11、压力表 12、压力表调节螺钉
13、减速箱 14、注油孔螺钉
15、吸油阀 16、出油阀
17、电源开关
注：此图示为原老款型号产品
|
|
DY-30T电动压片机结构图示：
|
1、手轮 2、螺母
3、丝杠 4、立柱
5、工作台 6、大油缸
7、放油阀 8、油池
9、电器盒 10、电机
11、压力表 12、压力表调节螺钉
13、减速箱 14、注油孔螺钉
15、吸油阀 16、出油阀
17、电源开关
|
|
DY-40T/60T电动压片机结构图示：
|
1、手轮 2、螺母
3、丝杠 4、立柱
5、工作台 6、大油缸
7、放油阀 8、油池
9、电器盒 10、电机
11、压力表 12、压力表调节螺钉
13、减速箱 14、注油孔螺钉
15、吸油阀 16、出油阀
17、电源开关
|
|

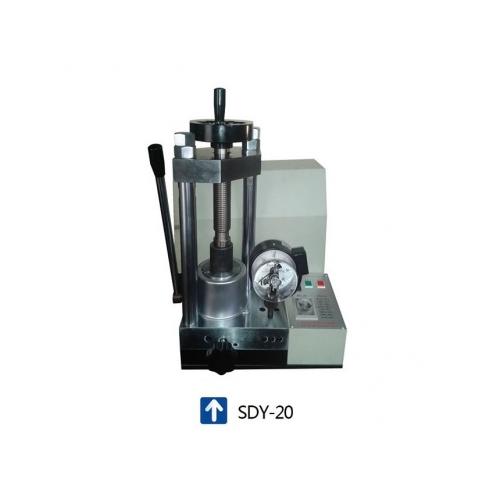

手动+电动粉末压片机主要技术指标：
|
型 号 |
SDY-20（手动+电动） |
SDY-30（手动+电动） |
|
压力范围 |
0~20吨（0~33.3MPa） |
0~30吨（0~35MPa） |
|
电 源 |
220V/50Hz |
220V/50Hz |
|
功 率 |
180W |
180W |
|
活塞直径 |
Φ87mm |
Φ105mm |
|
***大活塞行程 |
20mm |
20mm |
|
工作台直径 |
Φ98mm |
Φ98mm |
|
工作空间 |
140×140×160mm |
165×165×150mm |
|
压力稳定性 |
≤1MPa/5min |
≤1MPa/5min |
|
外形尺寸 |
395×320×510mm |
405×390×495mm |
|
重 量 |
66公斤 |
87公斤 |
|
SDY-20T/30T 电动压片机压力换算： |
|
油缸实际压力（吨） |
4.3T |
8.6T |
12.9T |
17.2T |
21.5T |
25.8T |
30T |
|
压力表示值（MPa） |
5MPa |
10MPa |
15MPa |
20MPa |
25MPa |
30MPa |
35MPa |
电动粉末压片机主要技术指标：
|
型 号 |
DY-20型 |
DY-30型 |
DY-40型 |
DY-60型 |
|
压力范围 |
0~20吨（0~33.3MPa） |
0~30吨（0~35MPa） |
0~40吨（0~33.3MPa） |
0~60吨（0~34MPa） |
|
电 源 |
220V/50Hz |
220V |
220V/50Hz |
220V/50Hz |
|
功 率 |
180W |
180W |
370W |
370W |
|
活塞直径 |
Φ87mm |
Φ105mm |
Φ125mm |
Φ150mm |
|
***大活塞行程 |
20mm |
20mm |
40mm |
40mm |
|
工作台直径 |
Φ98mm |
Φ125mm |
Φ180mm |
Φ220mm |
|
工作空间 |
140×140×160mm |
165×165×150mm |
180×180×210mm |
220×220×260mm |
|
压力稳定性 |
≤1MPa/5min |
≤1MPa/5min |
≤1MPa/5min |
≤1MPa/5min |
|
防护功能 |
无 |
无 |
带有机玻璃防护罩 |
带有机玻璃防护罩 |
|
外形尺寸 |
355×320×510mm |
375×390×495mm |
440×360×620mm |
480×380×720mm |
|
重 量 |
64公斤 |
85公斤 |
140公斤 |
160公斤 |
|
DY-20T 电动压片机压力换算： |
|
油缸实际压力（吨） |
3T |
6T |
9T |
12T |
15T |
18T |
20T |
|
压力表示值（MPa） |
5MPa |
10MPa |
15MPa |
20MPa |
25MPa |
30MPa |
33.3MPa |
|
DY-30T 电动压片机压力换算： |
|
油缸实际压力（吨） |
4.3T |
8.6T |
12.9T |
17.2T |
21.5T |
25.8T |
30T |
|
压力表示值（MPa） |
5MPa |
10MPa |
15MPa |
20MPa |
25MPa |
30MPa |
35MPa |
|
DY-40T 电动压片机压力换算： |
|
油缸实际压力（吨） |
6T |
12T |
18T |
24T |
30T |
36T |
40T |
|
压力表示值（MPa） |
5MPa |
10MPa |
15MPa |
20MPa |
25MPa |
30MPa |
34MPa |
|
DY-60T 电动压片机压力换算： |
|
油缸实际压力（吨） |
8.8T |
17.6T |
26.4T |
35.2T |
44T |
52.8T |
60T |
|
压力表示值（MPa） |
5MPa |
10MPa |
15MPa |
20MPa |
25MPa |
30MPa |
34MPa |
电动粉末压片机规格及价格参考：
|
品名 |
型号 |
技术参数 |
产品描述 |
单价（元） |
备注 |
|
手动粉末压片机 |
DY-20T |
20吨（0-33.3MPa） |
电动 指针压力表 |
11800 |
|
|
DY-30T |
30吨（0-35MPa） |
13800 |
|
|
DY-40T |
40吨（0-33.3MPa） |
22800 |
带防护 |
|
DY-60T |
60吨（0-34MPa） |
26800 |
带防护 |
|
SDY-20T |
20吨（0-33.3MPa） |
手动+电动两用型 指针压力表 |
14800 |
|
|
SDY-30T |
30吨（0-35MPa） |
16800 |
|
|
备注 |
默认配置均为指针压力表，可选购数显压力表，精度0.01MPa，加价1000 |
电动压片机注意事项：
（1）使用前应仔细阅读说明书。
（2）检查电源是否可靠接地，以保证人身安全。
（3）使用前需松开注油孔螺钉，以保证机器正常运转。
（4）注意压力表上限（DY-20型 33.3MPa，DY-30型 35MPa）否则会发生危险。
（5）注意大活塞的***大升程为20mm超出后将影响大活塞的自动复位。
（6）应保证变速箱中的足够的润滑油。
（7）应保持系统中液压油的清洁，液压油为30#机油。
电动压片机故障排除：
|
故 障
|
原 因
|
排除方式
|
|
无 压
|
1、油池内油液高度不够或剧烈振动使阀15内进气
2、出油阀16内阀口钢珠密封不严或有异物
3、大活塞升高过渡使阀15内进气
|
1、从注油孔14加30#机油，在按3操作
2、用6mm内六角扳手旋开阀螺钉16，取出弹簧，再用一根6mm左右的铁棒或螺钉，一个头顶住钢珠，另一头附磁铁，吸出钢珠，清洗铁屑或异物，再依次复位
3、用内六角扳手旋开阀螺钉15，注入油后，用手指按住阀口，开动机器，感到非常有力时，再拧紧阀螺钉15即可
|
|
上压不稳且慢
|
1、漏油
2、放油阀7拧紧力不够
3、小柱塞泵内有残留气体
4、大活塞6内有残余气体
|
1、检查漏油处，拧紧或排除
2、拧紧放油阀手轮7
3、将整机后仰90（即表面向上）开动机器数秒（后仰时要拧紧注油孔螺钉14，以防油池向外溢油
4、取下工作台5，拧开顶部大螺钉，关紧放油阀7打压至油液溢出，再拧上顶部螺钉
|
|
达到预定压力后不停机以至超过***高限压
|
1、电接点压力表引线脱落
2、电接点表内部故障
3、继电器触点粘连
|
1、检查接好引线
2、修理或换表
3、更换新继电器
|
