实验室压片机(ZPS系列) - 上海天傲制药机械有限公司

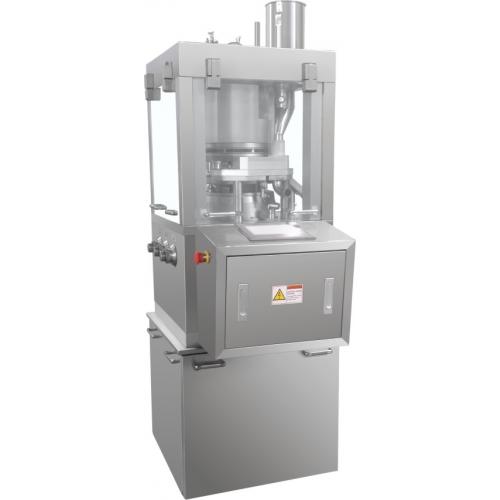

ZPS8-21实验室压片机

主要技术参数

Main technical parameters

型号 Model	ZPS8	ZPS10	ZPS17	ZPS21
冲模数（付） Dies(sets)	8	10	17	21
***大压片压力（千牛） Max.Pressure(KN)	60
***大预压力（千牛）	10
***大压片直径（毫米） Max.Dia.of.Tablet(mm)	25	20	13	13
***大充填深度（毫米） Max.Depth.of.Fill(mm)	15
***大片剂厚度(毫米) Max.Thickness.of.Tablet(mm)	6
转盘速度（转/每分） Turret Speed(r/min)	5-30
***大生产能力（片/每时） Max.production Capacity(pc/h)	14400	18000	30600	37800
电机（千瓦） Motor(kW.r/min.V/HZ)	2.2/380	2.2/380	2.2/380	2.2/380
外形尺寸（毫米） Overall Size(mm)	615 x 890 x 1415
重量（公斤） Net Weight(kg)	500

一、主要用途

ZPS-8/10/17/21实验室压片机是一种智能型的小型旋转式压片机。适用于制药工业药品研发中心、实验室等片剂的小批量生产。系统采用PLC控制，触摸屏可显示工作转台转速，可设定系统压力、充填深度、预压和主压片厚、压片产量。可显示每副冲模在工作状态的即时工作压力，可设定工作冲模平均压力。可显示强迫加料器叶轮的转速。具有紧急停车、电机过载及系统超压等故障内容的显示。

二、结构特点

1、双压式，单面出片。使用IPT冲模，可将颗粒状原料压制成圆形片和各种规格的异形片。

2、有预压和主压两次压片功能，可提高压片质量。

3、采用触摸屏调速装置，操作方便，安全可靠。

4、采用PLC编程器，具有数字化显示功能，如接配有US口，可实现压片工作状态的数据采集。

5、主传动结构合理，传动稳定性好，使用寿命长。

6、配有电机过载保护装置，当压力过载时，能自动停机。有压力超压保护、紧停装置、强排风散热装置。

7、不锈钢外围罩壳为全封闭形式，凡与药物接触的零件均采用不锈钢材料或经表面处理。

8、压片室四面为透明有机玻璃，且能全部打开，易于内部清理和保养。

9、选配强迫加料器或普通加料器。

单位名称

上海天傲制药机械有限公司

规格型号

ZPS系列

***大压力

60KN

***大产能

14400-3780

产品尺寸

615 x 890 x 1415

报价

序号

配置

1.变频器

2.2KW 日本安川

1只

2.触摸屏

上海步科

1只

3.可编程控制器

西门子

1只

4.模拟量模块

西门子

1只

5.电阻应变式称重传感器

上海申友

1套

6.位移显示仪

上海申友

3只

7.开关电源

台湾明伟

1只

8.负荷开关

德力西

1只

9.断路器

西门子

3只

10.麻姑头紧急停止按钮

二工大

1只

11.接线板

德力西

1套
